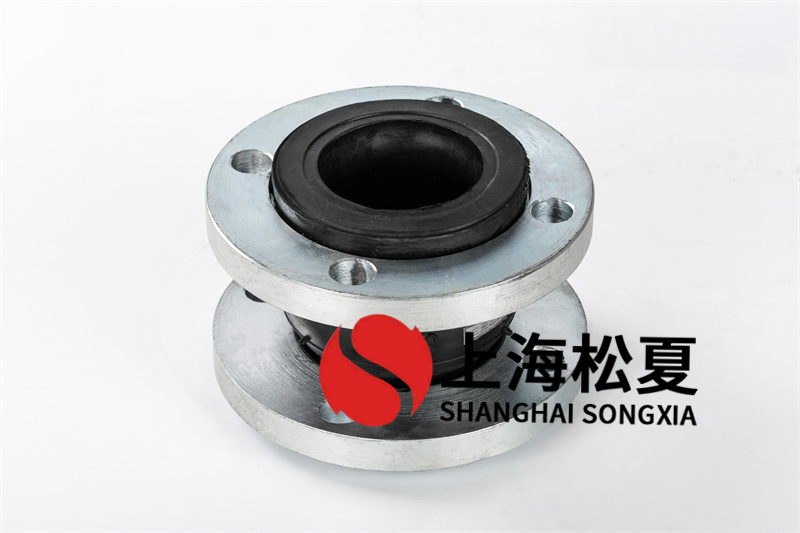

可曲撓橡膠膨脹節管道施工安裝



使用說明：



橡膠膨脹節用于高位供水時，管道必須有固定支架或固定支架，否則產品應加裝防拉裝置。固定支架或支架的受力必須大于軸向力，否則還應安裝防拉裝置。



適用介質：



根據材料不同，可制成耐酸、耐堿、耐腐蝕、耐油、耐熱等多種品種，適用于多種介質和環境應用：由于柔性橡膠膨脹節，廣泛應用于化工、建筑、給排水、石油、輕重工業、制冷、環衛、水暖、消防、電力等基礎設施工程。可廣泛應用于給排水、循環水、暖通空調、消防、造紙、制藥、石油化工、船舶、水泵、壓縮機、風機等管道系統。普通型用于輸送-15℃～115℃的空氣、壓縮空氣、水、海水、油、酸、堿等。



安裝注意事項：



1、柔性橡膠膨脹節管道施工安裝時加固型橡膠膨脹節，必須處于自然狀態，安裝時不得人為使產品變形。這樣可以避免產品的早期損壞和使用效果的減弱。柔性橡膠膨脹節安裝時不得超過位移限制



2、 如果您將產品設計安裝在泵的出口附近或管道的拐角處，并且當產品用于高壓和懸掛在高層建筑中時，管道必須有固定的支撐或固定支架、固定支架和固定支架的受力必須大于軸向力，否則產品應加裝拉脫限位裝置。



3、安裝法蘭橡膠膨脹節時，球體兩端的加強環（突出部分的剛性鋼絲繩）必須全部夾入法蘭槽內，防止球體和法蘭在安裝時拉開。管道承受壓力。安裝螺栓時，先擰緊對稱螺栓（六個或四個），確保球體和法蘭都到位。



4、 橡膠膨脹節與管法蘭連接時，螺栓螺釘應伸到管法蘭的一端，以防止螺紋受壓膨脹時橡膠膨脹節的拱形部分被壓壞或刺破。每端的螺栓必須對稱壓緊，以確保所有螺栓都擰緊。在操作條件惡劣的地方，除平墊圈外，還應加裝彈簧墊圈，防止螺母松動。



5、 在水（油）泵出口關閉或頻繁啟停的情況下使用橡膠膨脹節時，以減少橡膠膨脹節長度過度拉伸和壓縮對泵體的影響。泵和管道，法蘭兩端加限位裝置。



6、 安裝和使用大口徑柔性橡膠膨脹節時，為便于安裝和減輕勞動強度，應在法蘭的一端制作一根適當長度的短管，將橡膠膨脹節連接到短管和管的另一端。之后，短管在另一端焊接到長管上。



7、 為便于短管焊接變形引起的徑向偏差，應在焊接前用圓鋼或其他相應強度的金屬物體臨時焊接管道兩端的法蘭，以便橡膠膨脹節與法蘭連接。形成剛體。短管焊好后，拆焊縫，使橡膠膨脹節安裝后處于自然狀態。



8、 金屬連接與法蘭臨時焊接時加固型橡膠膨脹節，切記在焊接處用面罩蓋住橡膠膨脹節，以免焊接時燒壞球體。
